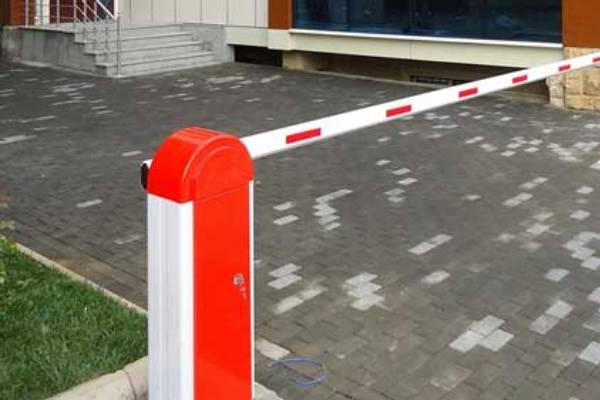

نصب راهبند بازویی فرآیندی تخصصی شامل فونداسیون، سیمکشی، تنظیم فنر، برنامهریزی برد و نصب تجهیزات ایمنی است. در این مقاله مراحل نصب و نکات مهم آن را بررسی میکنیم.
نصب راهبند بازویی برخلاف ظاهر سادهای که دارد، یک کار کاملاً فنی و تخصصی است. در نگاه اول ممکن است تصور شود که نصب راهبند فقط شامل قرار دادن یک دستگاه در ورودی پارکینگ و اتصال بازو به آن است؛ اما در واقع این فرآیند از چند بخش مهم مکانیکی، برقی و تنظیماتی تشکیل میشود.
برای نصب صحیح راهبند بازویی باید مواردی مانند آمادهسازی محل نصب، اجرای فونداسیون مناسب، تراز کردن پایه، سیمکشی اصولی، اتصال برد فرمان، نصب تجهیزات ایمنی، تنظیم فنر و بالانس بازو با دقت انجام شود. هرگونه اشتباه در این مراحل میتواند باعث اختلال در عملکرد راهبند، کاهش عمر مفید موتور، خرابی قطعات یا حتی ایجاد خطر برای خودروها و افراد شود.
به همین دلیل، نصب راهبند بازویی بهتر است توسط افراد متخصص و نصابهای باتجربه انجام شود تا دستگاه با بالاترین سطح ایمنی، دقت و پایداری راهاندازی شود.
راهبند بازویی یک سیستم الکترومکانیکی است؛ یعنی هم از قطعات مکانیکی مانند موتور، گیربکس، فنر، بازو و پایه تشکیل شده و هم دارای بخشهای الکترونیکی مانند برد فرمان، سنسورها، فلاشر، ریموت و تجهیزات کنترل تردد است.
در نتیجه، نصاب باید هم با اصول مکانیکی آشنا باشد و هم توانایی انجام سیمکشی، تنظیمات برد و تست تجهیزات ایمنی را داشته باشد. برای مثال، اگر فنر بازو بهدرستی تنظیم نشود، وزن بازو بهطور کامل روی موتور میافتد و این موضوع در بلندمدت باعث داغ شدن موتور، افزایش استهلاک و خرابی دستگاه میشود.
همچنین اگر محل نصب تراز نباشد یا فونداسیون استحکام کافی نداشته باشد، راهبند هنگام کار دچار لرزش، تکان یا انحراف میشود. این مشکلات شاید در روزهای اول خیلی جدی به نظر نرسند، اما به مرور زمان عملکرد دستگاه را مختل میکنند.
انتخاب محل مناسب برای نصب راهبند، یکی از مهمترین مراحل راهاندازی این سیستم است. حتی اگر راهبند از برند معتبر و باکیفیتی انتخاب شده باشد، نصب آن در محل نامناسب میتواند باعث کاهش کارایی و افزایش خرابی شود.
در ادامه، مهمترین ویژگیهای محل نصب راهبند بازویی را بررسی میکنیم.
۱. استحکام زمین و زیرسازی مناسب
اولین شرط برای نصب راهبند، استحکام محل قرارگیری دستگاه است. راهبند بازویی وزن قابل توجهی دارد و هنگام باز و بسته شدن، نیرو و لرزشهایی به زمین وارد میکند. به همین دلیل، سطح نصب باید توان تحمل وزن دستگاه و فشارهای ناشی از حرکت بازو را داشته باشد.
اگر راهبند روی سطح ضعیف، خاکی، ماسهای یا آسفالت نامرغوب نصب شود، احتمال نشست کردن، لق شدن پایه یا لرزش دستگاه وجود دارد. در چنین شرایطی باید قبل از نصب، زیرسازی اصولی انجام شود.
بهترین روش برای افزایش استحکام محل نصب، اجرای فونداسیون بتنی است. فونداسیون باعث میشود پایه راهبند به شکل محکم و پایدار در جای خود ثابت شود و در طول زمان دچار جابهجایی یا لرزش نشود.
۲. تراز بودن سطح نصب
محل نصب راهبند باید تا حد امکان صاف و تراز باشد. نصب دستگاه روی سطح شیبدار یا ناهموار میتواند باعث بروز مشکل در حرکت بازو شود. زمانی که پایه راهبند بهدرستی تراز نباشد، بازو در مسیر استاندارد خود حرکت نمیکند و فشار نامتعارفی به موتور و سیستم مکانیکی وارد میشود.
این موضوع در طولانیمدت میتواند باعث خرابی موتور، اختلال در عملکرد گیربکس، شل شدن اتصالات و کاهش عمر مفید دستگاه شود. به همین دلیل، قبل از نصب باید شیب زمین بررسی و در صورت نیاز اصلاح شود.
۳. وجود فضای کافی برای حرکت بازو
یکی از مهمترین موارد قبل از نصب، بررسی فضای حرکتی بازوی راهبند است. بازوی راهبند هنگام باز شدن به سمت بالا حرکت میکند و در حالت بسته به صورت افقی روی مسیر قرار میگیرد. بنابراین باید مطمئن شد که هیچ مانعی در مسیر حرکت آن وجود ندارد.
مواردی مانند دیوار، ستون، سقف کوتاه، تابلو، شاخه درخت، دوربین، چراغ یا هر جسم ثابت دیگری میتوانند مانع حرکت صحیح بازو شوند. وجود چنین موانعی ممکن است باعث برخورد بازو، آسیب دیدن بدنه، خم شدن بوم یا خرابی موتور شود.
همچنین بهتر است بدنه راهبند با فاصله مناسبی از دیوار یا موانع پشت دستگاه نصب شود. معمولاً فاصله حدود ۳۰ تا ۴۰ سانتیمتر میتواند برای حرکت بهتر بازو و دسترسی راحتتر هنگام سرویس و تعمیرات مناسب باشد.
۴. دسترسی آسان به برق
راهبند بازویی برای عملکرد خود به برق نیاز دارد. بنابراین محل نصب باید در نزدیکی منبع تغذیه مطمئن باشد. هرچه مسیر کابلکشی کوتاهتر و اصولیتر باشد، احتمال افت ولتاژ، قطعی، اتصالی و آسیب به کابلها کمتر خواهد بود.
اگر محل نصب از تابلو برق یا منبع تغذیه فاصله زیادی داشته باشد، هزینه کابلکشی افزایش پیدا میکند و احتمال بروز خطا نیز بیشتر میشود. همچنین کابلهای برق باید حتماً از داخل لولههای محافظ عبور داده شوند تا در برابر رطوبت، فشار، ضربه، پوسیدگی و آسیبهای محیطی محافظت شوند.
۵. موقعیت مناسب برای کنترل و نظارت
بهتر است راهبند در محلی نصب شود که نگهبان یا اپراتور دید کافی نسبت به مسیر ورود و خروج داشته باشد. به همین دلیل، در بسیاری از پروژهها، بهترین محل نصب راهبند کنار اتاق نگهبانی یا نزدیک ورودی اصلی مجموعه است.
این موقعیت باعث میشود کنترل خودروها، بررسی ترددها، استفاده از ریموت یا سیستم کنترل دسترسی و واکنش سریع در مواقع اضطراری آسانتر شود.
نصب راهبند بازویی باید به ترتیب و طبق اصول فنی انجام شود. در ادامه، مراحل اصلی نصب را بهصورت کامل توضیح میدهیم.
مرحله اول: بررسی محل و آمادهسازی اولیه
قبل از شروع نصب، باید محل موردنظر از نظر استحکام، تراز بودن، عرض مسیر، وجود مانع، دسترسی به برق و موقعیت تردد خودروها بررسی شود. در این مرحله مشخص میشود که راهبند در کدام سمت مسیر نصب شود و طول بازوی موردنیاز چقدر باشد.
همچنین باید تعیین شود که آیا محل نصب به فونداسیون نیاز دارد یا خیر. اگر زمین مقاومت کافی نداشته باشد، باید ابتدا بتنریزی و زیرسازی انجام شود و پس از آماده شدن فونداسیون، نصب راهبند ادامه پیدا کند.
مرحله دوم: اجرای فونداسیون و نصب صفحه پایه
در صورتی که محل نصب نیاز به فونداسیون داشته باشد، ابتدا محل موردنظر حفاری و بتنریزی میشود. سپس صفحه پایه یا بولتهای مخصوص در محل مناسب قرار میگیرند تا پس از خشک شدن بتن، بدنه راهبند روی آن نصب شود.
فونداسیون باید کاملاً تراز، مقاوم و متناسب با ابعاد و وزن راهبند اجرا شود. اجرای غیراصولی فونداسیون یکی از دلایل اصلی لرزش دستگاه و خرابی زودهنگام راهبند است.
مرحله سوم: تثبیت بدنه اصلی راهبند
بعد از آماده شدن محل نصب، بدنه اصلی راهبند روی پایه یا فونداسیون قرار میگیرد. در این مرحله باید دستگاه با دقت تراز شود تا در حالت کاملاً استاندارد قرار بگیرد.
سپس پیچها یا بولتهای اتصال محکم میشوند تا بدنه راهبند بدون لرزش در جای خود ثابت شود. محکم بودن پایه اهمیت زیادی دارد؛ زیرا تمام فشارهای ناشی از حرکت بازو و عملکرد موتور به این بخش منتقل میشود.
مرحله چهارم: نصب بازو یا بوم راهبند
پس از تثبیت بدنه، بازوی راهبند روی محل مخصوص خود نصب میشود. بازو باید کاملاً صاف، محکم و همراستا با مسیر عبور خودروها قرار گیرد.
در این مرحله باید پیچهای اتصال بازو بهخوبی سفت شوند تا هنگام حرکت، بازو دچار لرزش یا شلشدگی نشود. اگر بازو بلند باشد، ممکن است نیاز به پایه نگهدارنده انتهایی یا تجهیزات تکمیلی نیز وجود داشته باشد.
مرحله پنجم: تنظیم فنر و بالانس بازو
یکی از حساسترین مراحل نصب راهبند بازویی، تنظیم فنر و بالانس بازو است. در بسیاری از راهبندها، فنر وظیفه دارد بخشی از وزن بازو را خنثی کند تا موتور فشار کمتری تحمل کند.
اگر فنر بیش از حد سفت یا شل باشد، حرکت بازو از حالت استاندارد خارج میشود. در نتیجه ممکن است بازو بهآرامی حرکت کند، ناگهانی بسته شود، موتور بیش از حد داغ کند یا دستگاه خطا بدهد.
تنظیم صحیح فنر باعث میشود بازو نرم، روان و بدون فشار اضافه باز و بسته شود. این مرحله نیاز به تجربه و دقت بالایی دارد و معمولاً باید توسط نصاب حرفهای انجام شود.
مرحله ششم: سیمکشی برق و اتصال تجهیزات
پس از نصب بخشهای مکانیکی، نوبت به سیمکشی میرسد. در این مرحله، برق اصلی، موتور، برد فرمان، فلاشر، فتوسل، ریموت، کلید دستی، سنسورها و سایر تجهیزات جانبی به دستگاه متصل میشوند.
سیمکشی باید دقیقاً مطابق نقشه فنی سازنده انجام شود. اتصال اشتباه سیمها میتواند به برد فرمان، موتور یا تجهیزات الکترونیکی آسیب جدی وارد کند.
برای افزایش ایمنی، تمام کابلها باید داخل لوله محافظ قرار بگیرند. این کار از آسیب دیدن سیمها در برابر رطوبت، ضربه، گردوغبار، پوسیدگی و جویده شدن توسط حیوانات جلوگیری میکند.
مرحله هفتم: اتصال تجهیزات ایمنی
تجهیزات ایمنی نقش مهمی در جلوگیری از حوادث دارند. مهمترین تجهیزات ایمنی راهبند شامل موارد زیر هستند:
فلاشر یا چراغ هشدار
فتوسل یا چشمی ایمنی
چراغ LED روی بازو
لاستیک ضربهگیر زیر بوم
سنسور تشخیص مانع
سیستم توقف اضطراری
فلاشر هنگام حرکت بازو به رانندگان و عابران هشدار میدهد. فتوسل نیز در صورت تشخیص خودرو یا مانع در مسیر، از بسته شدن بازو جلوگیری میکند. نصب این تجهیزات بهویژه در ورودیهای پرتردد، پارکینگهای عمومی، سازمانها، مجتمعهای مسکونی و مراکز تجاری بسیار ضروری است.
مرحله هشتم: برنامهریزی برد فرمان
بعد از تکمیل سیمکشی، باید برد فرمان راهبند تنظیم شود. برد فرمان در واقع مرکز کنترل دستگاه است و عملکرد بخشهای مختلف را مدیریت میکند.
در این مرحله مواردی مانند سرعت باز و بسته شدن، قدرت موتور، زمان توقف بازو، محدوده حرکت، نحوه عملکرد ریموت، سیستم خلاصکن، سنسورها و تجهیزات جانبی تنظیم میشود.
برخی مدلهای راهبند قابلیت یادگیری خودکار مسیر حرکت را دارند. در این حالت، دستگاه چند بار باز و بسته میشود تا نقطه شروع و پایان حرکت بازو را شناسایی و ذخیره کند.
مرحله نهم: تست نهایی عملکرد راهبند
پس از نصب و تنظیمات، راهبند باید چندین بار تست شود. در این تستها باید موارد زیر بررسی شوند:
باز و بسته شدن روان بازو
توقف صحیح در نقطه باز و بسته
عملکرد صحیح ریموت کنترل
عملکرد فتوسل و سنسورها
روشن شدن فلاشر هنگام حرکت بازو
نبود صدای غیرطبیعی در موتور یا گیربکس
ثابت بودن پایه و عدم لرزش دستگاه
عملکرد صحیح در زمان قطع و وصل برق
اگر در تست نهایی مشکلی مشاهده شود، باید پیش از تحویل دستگاه، تنظیمات اصلاح شود.
برای اینکه راهبند بازویی عملکرد ایمن و طولانیمدتی داشته باشد، رعایت چند نکته مهم ضروری است:
راهبند باید روی سطح محکم، صاف و تراز نصب شود.
در زمینهای ضعیف، اجرای فونداسیون بتنی الزامی است.
مسیر حرکت بازو باید کاملاً آزاد و بدون مانع باشد.
سیمکشی باید طبق نقشه فنی و با رعایت اصول ایمنی انجام شود.
کابلها بهتر است داخل لوله محافظ قرار بگیرند.
تنظیم فنر و بالانس بازو باید با دقت انجام شود.
نصب فلاشر، فتوسل و تجهیزات ایمنی نباید نادیده گرفته شود.
راهبند باید متناسب با عرض مسیر و میزان تردد انتخاب شود.
نصب در سمت چپ یا راست مسیر ممکن است نیاز به تغییر تنظیمات داشته باشد.
در مسیرهای پرتردد، استفاده از راهبندهای سریع و صنعتی مناسبتر است.
امکان اتصال راهبند به سیستمهایی مانند دوربین پلاکخوان، کارتخوان، تگ RFID، ریموت، اپلیکیشن موبایل و سیستم کنترل تردد وجود دارد.
سرویس دورهای دستگاه باعث افزایش عمر موتور و قطعات مکانیکی میشود.
آیا نصب راهبند بازویی را میتوان بدون نصاب انجام داد؟
در برخی موارد ممکن است افراد فنی تصور کنند که میتوانند نصب راهبند را بدون کمک نصاب انجام دهند. اما باید توجه داشت که نصب این دستگاه فقط به بستن چند پیچ و اتصال برق محدود نیست.
تنظیمات مکانیکی، بالانس فنر، برنامهریزی برد فرمان، اتصال تجهیزات ایمنی و تست نهایی نیاز به تجربه عملی دارد. نصب اشتباه ممکن است باعث شود دستگاه از همان ابتدا درست کار نکند یا بعد از مدت کوتاهی دچار خرابی شود.
همچنین اشتباه در سیمکشی میتواند باعث سوختن برد یا موتور شود که هزینه تعمیر بالایی دارد. بنابراین، اگرچه نصب راهبند از نظر تئوری قابل انجام است، اما از نظر ایمنی و اقتصادی بهتر است این کار به نصاب متخصص سپرده شود.
برخی خطاها هنگام نصب راهبند باعث بروز مشکلات جدی در عملکرد دستگاه میشوند. مهمترین اشتباهات رایج عبارتاند از:
نصب روی زمین ضعیف
اگر راهبند روی زمینی نصب شود که استحکام کافی ندارد، پایه دستگاه به مرور زمان لق میشود. این موضوع باعث لرزش، صدای اضافی و اختلال در حرکت بازو خواهد شد.
تراز نکردن دستگاه
تراز نبودن بدنه راهبند باعث فشار غیرطبیعی به قطعات مکانیکی میشود و میتواند عمر مفید موتور و گیربکس را کاهش دهد.
تنظیم نادرست فنر
فنر اگر بهدرستی تنظیم نشود، وزن بازو به موتور منتقل میشود و دستگاه با فشار بیشتری کار میکند. این موضوع یکی از دلایل اصلی خرابی زودهنگام راهبند است.
سیمکشی غیراصولی
استفاده از کابل نامناسب، اتصال اشتباه سیمها یا عبور دادن کابلها بدون محافظ میتواند باعث اتصالی، خرابی برد و کاهش ایمنی سیستم شود.
حذف تجهیزات ایمنی
برخی افراد برای کاهش هزینه، از نصب فتوسل یا فلاشر صرفنظر میکنند. این کار میتواند خطر برخورد بازو با خودرو یا افراد را افزایش دهد و از نظر ایمنی بههیچوجه توصیه نمیشود.
نگهداری بعد از نصب راهبند بازویی
بعد از نصب، نگهداری صحیح از راهبند اهمیت زیادی دارد. حتی اگر دستگاه بهدرستی نصب شده باشد، بیتوجهی به سرویس دورهای میتواند باعث کاهش عمر مفید آن شود.
مهمترین اقدامات نگهداری عبارتاند از:
بررسی دورهای پیچها و اتصالات
تمیز کردن بدنه و اطراف دستگاه
بررسی عملکرد بازو و نبود لرزش
کنترل وضعیت فنر و تعادل بازو
بررسی کابلها و تجهیزات برقی
تست عملکرد فتوسل و فلاشر
روغنکاری یا سرویس قطعات طبق دستور سازنده
بررسی صدای موتور و گیربکس
رفع سریع خطاها و ایرادات جزئی
سرویس منظم باعث میشود مشکلات کوچک قبل از تبدیل شدن به خرابیهای جدی شناسایی و برطرف شوند.
جمعبندی
نصب راهبند بازویی یک فرآیند تخصصی و چندمرحلهای است که به دقت، تجربه و آشنایی با بخشهای مکانیکی و الکترونیکی نیاز دارد. این کار شامل آمادهسازی محل نصب، اجرای فونداسیون، تثبیت پایه، نصب بازو، تنظیم فنر، سیمکشی، برنامهریزی برد فرمان، نصب تجهیزات ایمنی و تست نهایی دستگاه است.
پیچیدگی نصب راهبند بیشتر به این دلیل است که عملکرد صحیح دستگاه به هماهنگی کامل میان تمام این بخشها وابسته است. اگر یکی از مراحل بهدرستی انجام نشود، ممکن است راهبند دچار لرزش، کندی حرکت، فشار به موتور، خطای برد، برخورد بازو با مانع یا کاهش عمر مفید شود.
بنابراین، برای داشتن عملکردی ایمن، روان و ماندگار، بهتر است نصب راهبند بازویی توسط نصاب حرفهای انجام شود. انتخاب محل مناسب، اجرای اصولی فونداسیون، سیمکشی استاندارد و تنظیم دقیق بازو، مهمترین عواملی هستند که کیفیت نهایی نصب را تعیین میکنند. با نصب صحیح و نگهداری منظم، راهبند بازویی میتواند سالها بدون مشکل در ورودی پارکینگ، مجتمع، سازمان یا محوطه موردنظر شما کار کند.
